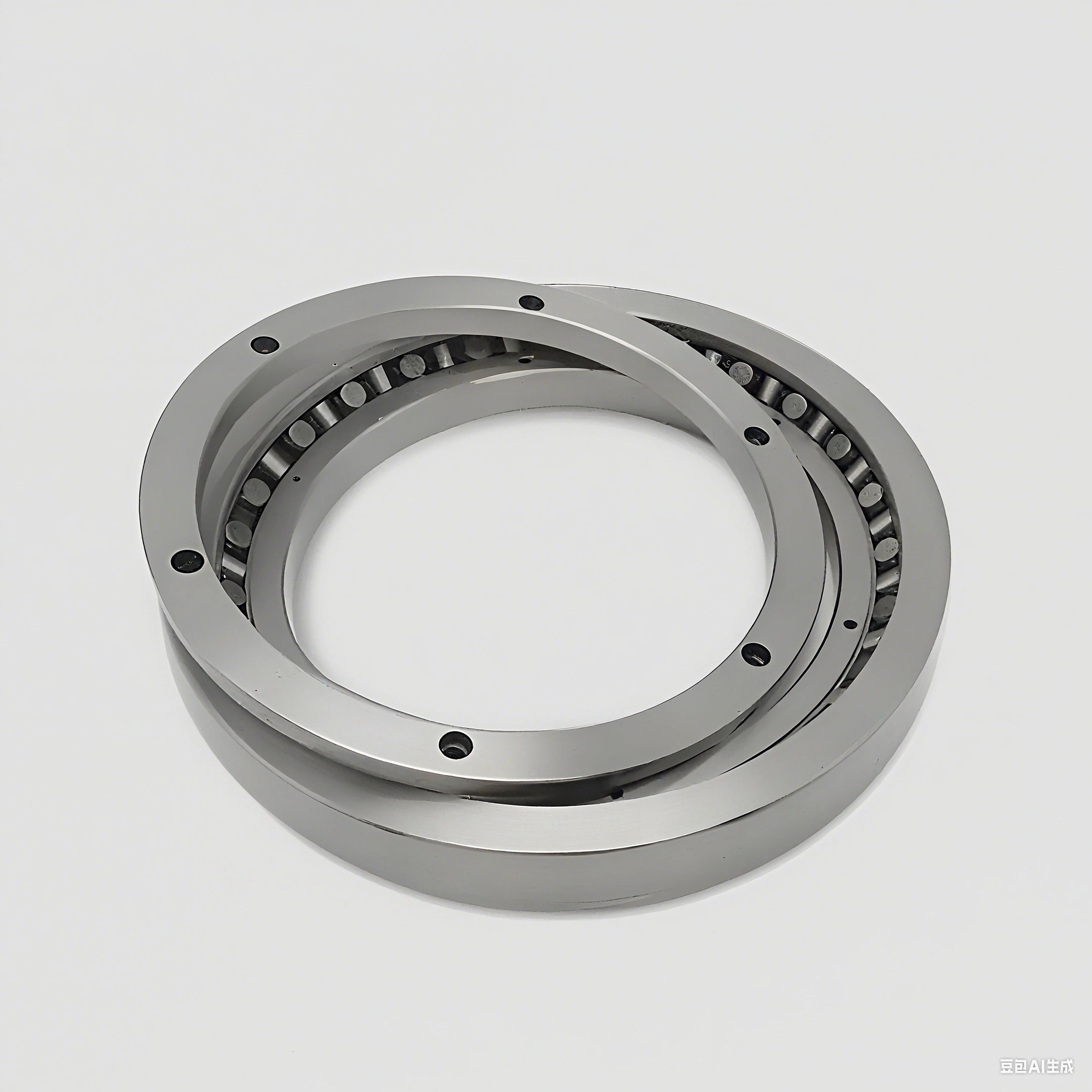

RE型交叉滚子轴承(外圈整体、内圈分离)
  • RE型交叉滚子轴承(外圈整体、内圈分离)
  • RE型交叉滚子轴承(外圈整体、内圈分离)
  • RE型交叉滚子轴承(外圈整体、内圈分离)
RE型交叉滚子轴承(外圈整体、内圈分离)

RE型交叉滚子轴承(外圈整体、内圈分离)

型号
$0.00 USD

RE型交叉滚子轴承外形尺寸于RB型相同，其结构为内圈分离、外圈整体，适用于要求外圈旋转精度高的机械设备部位。

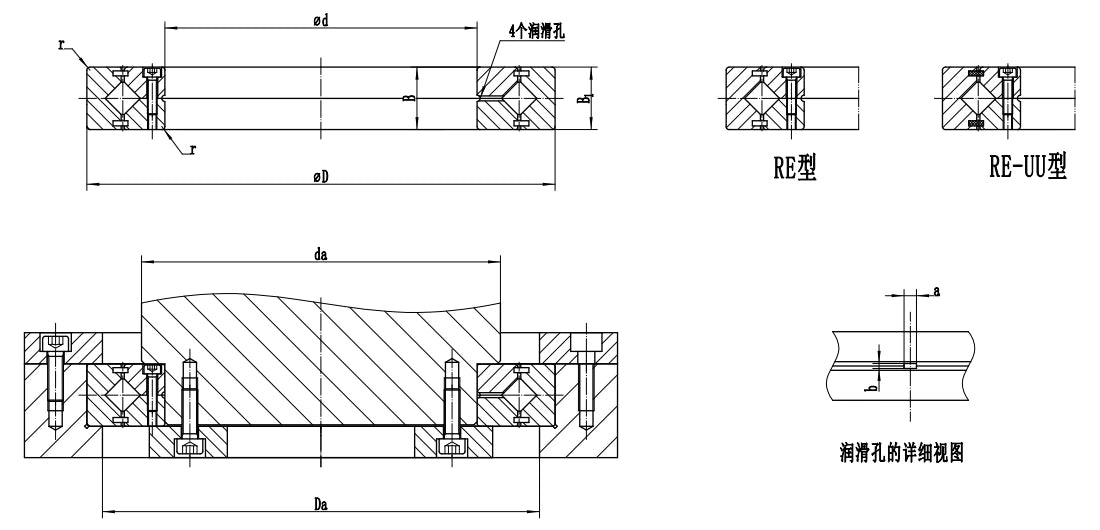

轴承规格参数表
轴径
Shaft diameter
(mm)		 公称型号
Model number		 主要尺寸 Main dimensions（mm） 安装尺寸
Mounting dimensions (mm)		 基本额定载荷（径向）
Basic dynamic load rating(radial)		 质量
weight
内径
inner ring
d		 外径
outer diameter
D		 滚柱节圆直径
roller pitch circle diameter
Dp		 宽度
width
B		 润滑孔
Lubrication Hole		 倒角
Chamfer
r（min）		 ds
(max)		 Dh
(min)		 C
kN		 Co
kN
a b
20 RE2008 20 36 29 8 2 0.8 0.5 24.5 32.5 3.23 3.1 0.04
25 RE2508 25 41 34 8 2 0.8 0.5 29.5 37.5 3.63 3.83 0.05
30 RE3010 30 55 43.5 10 2.5 1 0.6 37.5 48.5 7.35 8.36 0.12
35 RE3510 35 60 48.5 10 2.5 1 0.6 42.5 53.5 7.64 9.12 0.13
40 RE4010 40 65 53.5 10 2.5 1 0.6 47.5 58.5 8.33 10.6 0.16
45 RE4510 45 70 58.5 10 2.5 1 0.6 52.5 63.5 8.62 11.3 0.17
50 RE5013 50 80 66 13 2.5 1.6 0.6 57.5 73 16.7 20.9 0.27
60 RE6013 60 90 76 13 2.5 1.6 0.6 68 83 18 24.3 0.3
70 RE7013 70 100 86 13 2.5 1.6 0.6 78 93 19.4 27.7 0.35
80 RE8016 80 120 101.4 16 3 1.6 0.6 91 111 30.1 42.1 0.7
90 RE9016 90 130 112 16 3 1.6 1 100 122 31.4 45.3 0.75
100 RE10016 100 140 121.1 16 3 1.6 1 109 131 31.7 48.6 0.83
RE10020 150 127 20 3.5 1.6 1 115 137 33.1 50.9 1.45 1.45
110 RE11012 110 135 123.3 12 2.5 1 0.6 117 128 12.5 24.1 0.4
RE11015 145 129 15 3 1.6 0.6 122 136 23.7 41.5 0.75 0.75
RE11020 160 137 20 3.5 1.6 1 125 147 34 54 1.56 1.56
120 RE12016 120 150 136 16 3 1.6 0.6 127 143 24.2 43.2 0.72
RE12025 180 152 25 3.5 2 1.5 135 166 66.9 100 2.62 2.62
130 RE13015 130 160 146 15 3 1.6 0.6 137 153 25 46.7 0.72
RE13025 190 162 25 3.5 2 1.5 145 176 69.5 107 2.82 2.82
140 RE14016 140 175 156.8 16 3 1.6 1 151 167 25.9 50.1 1
RE14025 200 172 25 3.5 2 1.5 154 186 74.8 121 2.96 2.96
150 RE15013 150 180 166 13 2.5 1.6 0.6 158 173 27 53.5 0.68
RE15025 210 182 25 3.5 2 1.5 164 196 76.8 128 3.16 3.16
RE15030 230 192 30 4.5 3 1.5 173 210 100 156 5.3 5.3
160 RE16025 160 220 192 25 3.5 2 1.5 174 206 81.7 135 3.14
170 RE17020 170 220 196.1 20 3.5 1.6 1.5 187 204 29 62.1 2.21
180 RE18025 180 240 210 25 3.5 2 1.5 195 225 84 143 3.44
190 RE19025 190 240 219 25 3.5 1.6 1 207 229 41.7 82.9 2.99
200 RE20025 200 260 230 25 3.5 2 2 215 245 84.2 157 4
RE20030 280 240 30 4.5 3 2 221 258 114 200 6.7 6.7
RE20035 295 247.7 35 5 3 2 225 270 151 252 9.6 9.6
220 RE22025 220 280 250.1 25 3.5 2 2 235 265 92.3 171 4.1
240 RE24025 240 300 272.5 25 3.5 2 2.5 258 284 68.3 145 4.5
250 RE25025 250 310 280.9 25 3.5 2 2.5 268 293 69.3 150 5
RE25030 330 287.5 30 4.5 3 2.5 269 306 126 244 8.1 8.1
RE25040 355 300.7 40 6 3.5 2.5 275 326 195 348 14.8 14.8
300 RE30025 300 360 332 25 3.5 2 2.5 319 344 75.5 178 5.9
RE30035 395 345 35 5 3 2.5 322 368 183 367 13.4 13.4
RE30040 405 351.6 40 6 3.5 2.5 326 377 212 409 17.2 17.2
350 RE35020 350 400 376.6 20 3.5 1.6 2.5 365 386 54.1 143 3.9
400 RE40035 400 480 440.3 35 5 3 2.5 422 459 156 370 14.5
RE40040 510 453.4 40 6 3.5 2.5 428 479 241 531 23.5 23.5
450 RE45025 450 500 476.6 25 3.5 1.6 1 465 486 61.7 182 6.6
500 RE50025 500 550 526.6 25 3.5 1.6 1 515 536 65.5 201 7.3
RE50040 600 548.8 40 6 3 2.5 526 572 239 607 26 26
RE50050 625 561.6 50 6 3.5 2.5 536 587 267 653 41.7 41.7
600 RE60040 600 700 650 40 6 3 3 627 673 264 721 29
RE型编码规则
RE 9016 UU CC0 P2
公称型号

90：轴承内径
16：轴承宽度		 密封方式

无符号：无密封
U：单面密封
UU：双面密封		 径向游隙

CC0：负游隙（预紧）
C0:正游隙
C1:大游隙		 精度符号

无符号：普通精度（P0）
P6、P5、P4、P2
